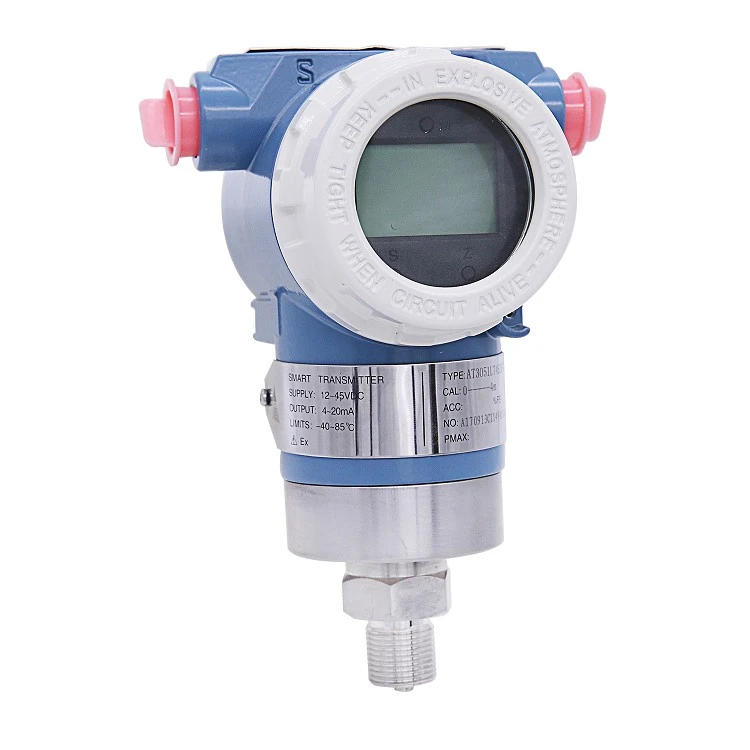

Transmissor de pressão manométrica de dígitos

Fluido de Processo

Líquido, Gás de Vapor

Aplicativo

Pressão Absoluta, Pressão Manométrica

Faixa de medição

0 - 10 kPa ~ 0 - 30 kPa (mínimo)

{{0}}.0 MPa ~ 0 - 100,0 MPa (Máximo)

Precisão

mais /- 00,075 por cento do intervalo

Estabilidade

mais /-0,15 por cento do URL por 2 anos

Temperatura de trabalho

-25 a mais 95 graus

Máx. Pressão

100 MPa

Material

Conexão: Aço Inoxidável 304 / Aço Inoxidável 316

Diafragma: Aço Inoxidável 316L / Hastelloy B / Hastelloy C / Monel / Tântalo

Placa de nome/etiqueta

Aço Inoxidável 304 / Aço Inoxidável 316

Carcaça do Conversor

Liga de alumínio fundido com baixo teor de cobre e

poliuretano, tinta azul claro

Aula de proteção

IP65 (padrão) Intrinsecamente seguro EEx ia IIC T5 (padrão) À prova de explosão Ex D IIB T5

Mostrar

5 dígitos programáveis ​​e gráfico de barras de 0-100 por cento

Unidade de exibição

Padrão 22 unidades de engenharia diferentes 5 dígitos programáveis ​​para unidade especial

Teclado

3 teclas internas para programação e configuração de saída

Saída atual

4 - 20 mA 2 fios com sinal Hart (compatível) Carga: Rohm=(Vdc-9)*50

Fonte de energia

9 - 32 VDC

Amortecimento

0 - 32 segundos

Tempo de resposta

200mS

Montagem

Montagem direta ou suporte em tubo de 2"

Limite de umidade

0 a 100 por cento de umidade relativa

Ativar hora

2 segundos com amortecimento mínimo

Calibração Zero

Calibração zero automática por botão de pressão

Entrada de Cabo

Roscas de conduíte M20 / 1/2" NPT (fêmea)

Efeito de temperatura

mais /-0,18 por cento ~ mais /-0,5 por cento da amplitude por 20 graus

Efeito de vibração

mais /-00,05 por cento de URL por g a 200 Hz em qualquer eixo

Efeito EMI/RFI

Siga SAMA PMC 33.1 de 20 a 1000 MHz e para intensidades de campo de até 30 V/m

Processo

Conexão

1/4" - 18 NPT

1/2" - 14 NPT (com adaptador)

Ambiente

Temperatura

-25 a mais 80 graus

Dimensões

102 mm (L) * 160 mm (A) * 130 mm (D)

Peso

1,3kg

Item

Código

Especificação

HY3051SG

Transmissor de pressão manométrica

HY3051SA

Transmissor de Pressão Absoluta

Faixa de medição

3

0-1,5~7,5 Kpa

4

0~37,4 Kpa

5

0~186,8 Kpa

6

0~690 Kpa

7

0~2.068 Kpa

8

0~6.890 Kpa

9

0~20.680 Kpa

0

0~41.370 Kpa

Saída

S

4-20mA, protocolo HART, saída linear

Material do diafragma

2

Aço Inoxidável 316L

3

Hastelloy C.

Encher Fluido

2

Óleo de silicone

2

Óleo de flúor

Conexão de Processo

D

1/2'' NPTF

A

M20*1.5

B

1/2'' NPTM

C

1/2'' G

D

Customizável

Entrada de Cabo

1

M20*1.5

Suporte de montagem

B00

Nenhum

B15

Suporte plano tipo tubo (aço carbono)

B16

Suporte de montagem em parede (aço carbono)

B17

Suporte plano tipo tubo (aço inoxidável)

Opcional

B18

Suporte de montagem na parede (aço inoxidável)

d

Tipo intrinsecamente seguro, à prova de chamas (Exd IIC T4~T6)

i

Intrinsecamente seguro (Exia IIC T4~T6)

M3

tela de LCD

K1

Tratamento desengordurante

L1

Etiqueta pendurada

5C6

Proteção contra raios
